集靈礦井智能通風系統是運用全新的測控方法測量礦井風速，并在真三維井巷模型的基礎上對礦井通風系統進行智能分析，是礦井通風、安全生產、現場管理、技術管理和系統節能的革命性突破。
系統能夠滿足《煤礦安全規程》中對礦井通風動態監測的需求。 可構建三維礦山模型和三維通風模型，建立三維礦井通風仿真分析系統；接入超聲波風速儀精確測量的巷道內實時風速，實時解算井下所有巷道內風量；實時接入各類通風安全監測數據，實現全礦井的實時通風安全監測。

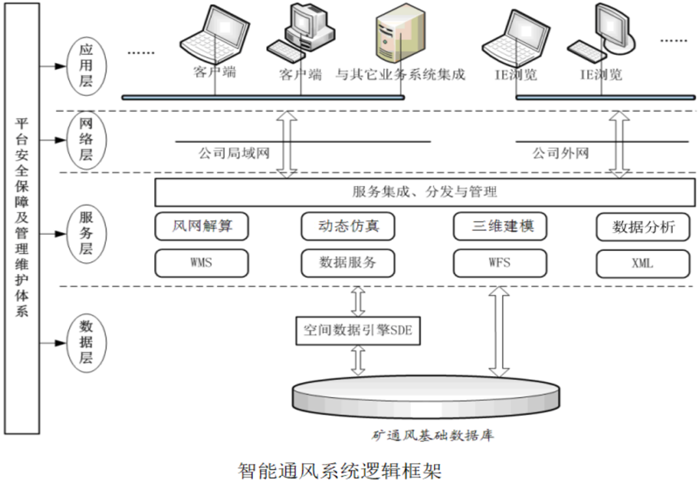

礦井智能通風系統的系統架構如下圖所示：
礦井智能通風系統在邏輯上分為以下四個層次：
數據層：數據層包含兩方面內容，一方面是存儲各種數據，包括地理信息數據（測量類空間數據）、井巷工程屬性數據、通風設備設施數據、瓦斯監控等各類業務數據、專題數據（系統基礎和運行配置數據）等多種類型和格式的數據；另一方面是通過空間數據引擎和傳統數據庫交互方式與服務層進行數據業務交互。
服務層：服務層負責集成、分發和管理本系統的各種服務業務。
網絡層：網絡層負責數據傳輸和服務發布，包括C/S和B/S兩種模式。
應用層：應用層包含智能通風系統的桌面版和網絡版的各種功能和應用，同時為通風系統的功能改進及其與其它專業化應用系統的集成提供接口。
智能通風系統的功能架構如下圖所示：
智能通風系統的功能架構

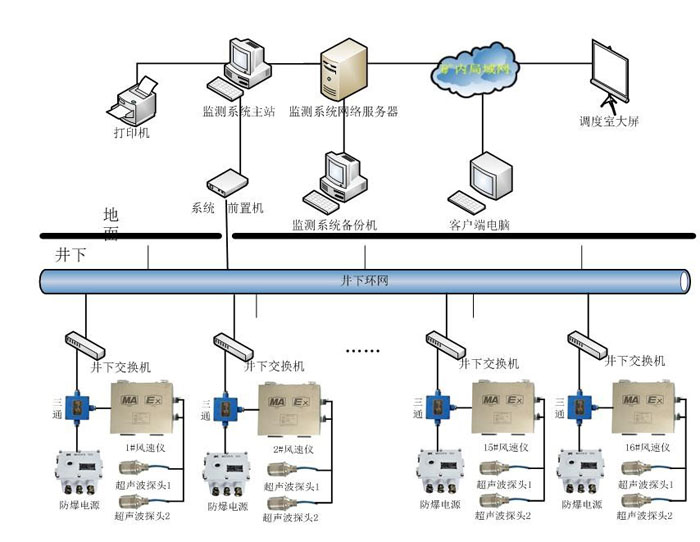

智能通風系統通過風速傳感器進行數據采集，通過煤礦專線或環型以太網將數據傳輸?shù)街锌卣?，再通過局域網將數據發送到通風監測系統數據庫。系統軟件實現對數據的分析和專業功能的實現。
圖中：

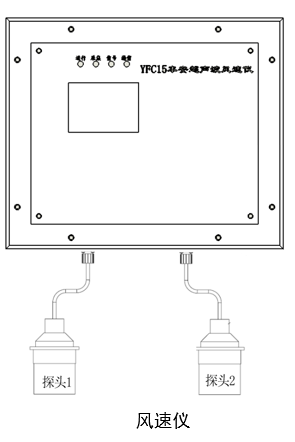

①風速儀—YFC15型風速儀，數據采集、暫存、顯示、傳輸；每套風速儀由一個主機和兩個超聲波測風探頭組成。
②監控系統主控站—IPC610型工控機，監測數據管理；
③監控系統服務器—RH2288HV3 服務器，數據分析處理，信息發布服務。
④客戶端—通風業務網絡化辦公，運行智能通風系統網絡版，查詢實時風網運行情況；負責通風系統三維數據的整理。
礦井智能通風系統分為桌面版和網絡版，桌面版主要用于三維建模、通風制圖、風網優化、風網仿真等；網絡版主要用于通風管理和通風業務網絡化辦公。
桌面版系統由C/S模塊和網絡發布模塊組成，C/S模塊包括數據采集、數據處理、數據分析、用戶和系統管理等功能；網絡版系統包括數據瀏覽，圖表瀏覽、三維模型和動畫瀏覽等功能。

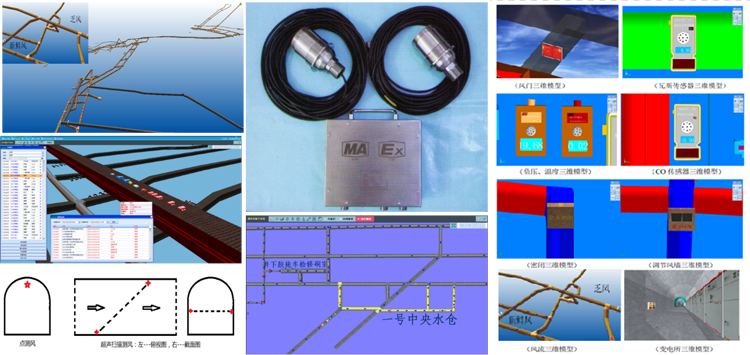

礦井智能通風系統相關應用
